雙金屬溫度計幾種安裝方法的要求

雙金屬溫度計的工作原理是使用兩種不同溫度膨脹系數的金屬，一端焊接在固定點，另一端在溫度變化時扭曲，轉換成指針偏轉角來指示溫度。抽芯式指雙金屬溫度傳感元件可從外部保護管中取出進行更換，這是一種廣泛使用的現場指示溫度計。

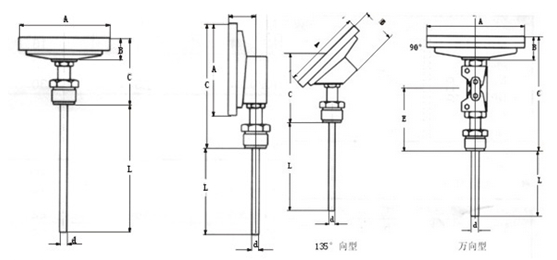

根據雙金屬溫度計指針盤和保護管的連接方向，可分為軸向型、徑向型和135°；有四種類型:方向型和通用型。
1，徑向雙金屬溫度計:指針盤與保護管并聯；
2、135 °;方向雙金屬溫度計:指針盤和保護管形成135°；連接；
3、通用雙金屬溫度計:指針盤和保護管之間的連接角度可以隨意調節；
4，軸向型雙金屬溫度計:指針盤與保護管垂直連接。

安裝雙金屬溫度計，應注意在不影響設備運行和生產操作的情況下，便于精確測溫、安全和易于維護。為了滿足上述要求，在選擇熱阻的安裝位置和插入深度時應注意以下幾點:
(1)為了保證熱阻測量端與被測介質之間有足夠的熱交換，應合理選擇測量點的位置，盡量避免在閥門、彎管、管道和設備死角附近安裝熱阻。

(2)帶保護套的熱阻有傳熱和散熱損失。為了減少測量誤差，熱電偶和熱阻應具有足夠的插入深度:[/BR/] A .對于測量管道中心流體溫度的熱阻，其測量端應插入管道中心(垂直或傾斜安裝)。如果被測流體管直徑為200毫米，熱阻插入深度應為100毫米。
b對于高溫、高壓和高速流體(如主蒸汽溫度)的溫度測量，為了降低保護套管對流體的阻力，防止保護套管在流體的作用下斷裂，可以采用淺插入保護管或熱套管型熱阻。淺插入式熱阻保護套管，主蒸汽管的插入深度不應小于75毫米；；熱套筒式熱電阻的標準插入深度為100毫米；；
c，如果需要測量煙道內煙氣的溫度，即使煙道直徑為4m，熱阻的插入深度僅為1m；
d，當原始測量值的插入深度超過1m時，應盡可能垂直安裝，或另外安裝支撐架和保護套。
